Quid est Shielded Wire?

Quid est Shielded Wire: The Direct Answer

Filum clipeum est conductor electrica - vel conductor coetus - involutus in una vel pluribus stratis materia conductiva destinata ad impedimentum electromagnetici interventus (EMI) et impedimentum frequentiae radiophonicae (RFI). Clypeus sicut cavea Faraday agit circa conductores signo intus portantes, sonitum electricam redirecting invitum in terram magis quam signum transmissum permittens eam detorquere. In praxi, hoc significat notitia, audio, video, vel signum virtutis per filum iter perveniens, quo mundius et verius est, quam per aliud obtentu.

Fila clipeata sunt baseline requisita pro aliquo ambitu in quo signo integritatis decipi non potest - automationis industriae tabulae, instrumenta medica, repositoria aerospace, studiosorum radiophonicorum, et summae celeritatis centra data omnibus cotidie innituntur. Sine protegendo, conductores sensitivos industriam a motoribus propinquis radiatam hauriunt, commeatus potentiae mutandi, fluorescentium luminarium, ac etiam aliae in parallelis funes currentibus, quae effectum degradat et errorum rates componentes in scala introducit.

Tectum coverage pro cento exprimitur. Scutum ffoyle typice consequitur 100% coverage, dum clypeus tortis vagatur ab 85% ad 98% secundum bracteis angulum et densitatem strati. Nam maximae notae industriales rudentes fabrum oppugnant saltem 90% coverage obviam IEC 61000 et MIL-DTL-17 requisitis sine funem diametri vel sumptum superflue augere.

Ut ad Stratum construitur

Ipsum scutum non est iacuit unus de mensuris. Manufacturers selectis architecturae protegens fundata frequentia exspectationis impedimenti, flexibilitas funerum requisita, et institutionis ambitus. Quaelibet constructio generis intellegenda adiuvat cum fune specifica ad novum consilium vel institutionem exsistentem aestimandam.

ffoyle ancilia

Scutum ffoyle ex tenui aluminii strato vel cupri religatum ad polyester cinematographico cinematographico constat. Clava conductoris fasciculum involvit cum LINO definito — typice 10% ad 25% — ad continuitatem electrica conservandam. Scuta ffoyle liberant 100% superficiei coverage, quae maxime efficaces sunt contra altum frequentiam EMI supra 100 kHz. Levis sunt, diametrum minimam addunt, et sumptus efficaces sunt pro instrumento multicore et funiculo dato. Negotiatio est quod bracteae bracteae relative fragiles sunt et non aptae ad crepidinem quae continenter in servitutem flectunt.

Tortis ancilia

Clypeus tortis formatur intertextis filis subtilibus aeris tincti, aeris nudis, vel argenteo aereo intexto in exemplari circum conductore insulato. Ex bracte coverage numerus emissariorum pendet, incisurae perunctoriae, et filum filum diametri. A tortis optimized pro attenuatione frequentiae humilitatis - dic, infra 10 MHz - uti posset 36-tabellarius, 16-spatium configurationis ad 95% coverage. Scuta tortis praestantem vires mechanicas praebent, insights etiam cum funem identidem flexo tenent, et impedimentum translationis humilem offerunt, quae clavis est metrica ad efficaciam in frequentiis inferioribus protegendis.

Cochleam et servierunt ancilia

Cochleam (vel ministrare) scutum fila helice cingit circa nucleum funem magis quam illas implicans. Haec constructio funes maximam flexibilitatem dat et infimum radium flexionis cuiusvis consilio munito, quam ob rem anfractus clypei dominantur in tortore ductus, cables capitatus, et medici aegri vigilantia in usu constanter moventes ducit. Coverage paulo inferius quam bracteis apud eundem conductorem comitem, et contactus resistentiae in cyclos flexos superiores augetur, ideo scuta spiralia non sunt typice specificata pro RF vel alta frequentia applicationes datae.

Compositum ancilia

Ad ambitus cum impedimento per amplum spectrum frequentiam, iunctura scutorum claua et bracteata simul. Folia obsignat omnem hiatum ad altum frequentiae tutelam, dum bracteis vim mechanicam praebet et in humili frequentia protegendi efficaciam auget. Haec architectura vexillum est in Cat 7 et in Cat 8 e rudentibus retis, tum ad summum finem funes coaxiales in applicationibus transmissionis RF et radiophonicis adhibitis. Compositum scuta transferre possunt impedimentum valorem infra 5 millium per metrum , quod directe vertit ad mensurabiles emendationes insignes qualitatis in petendis institutionibus.

Munus Filum et cable Taping in Shielded cable Conventus

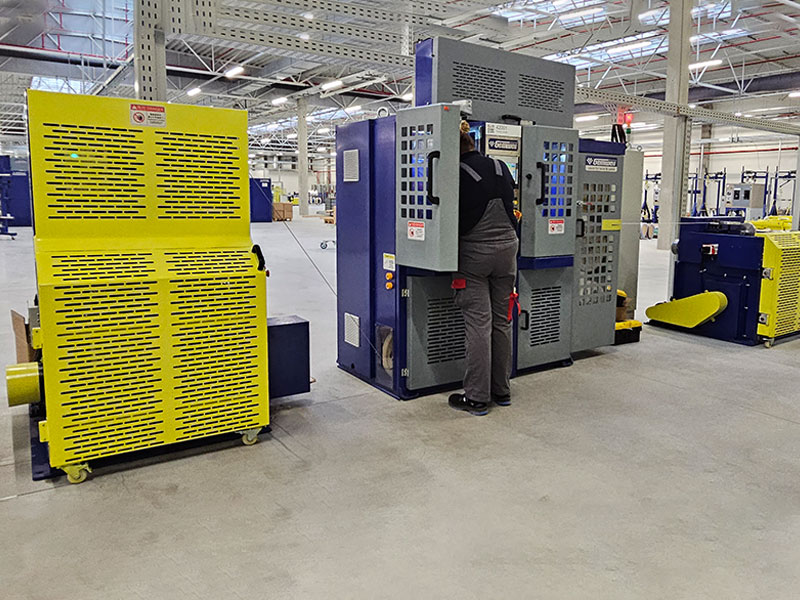

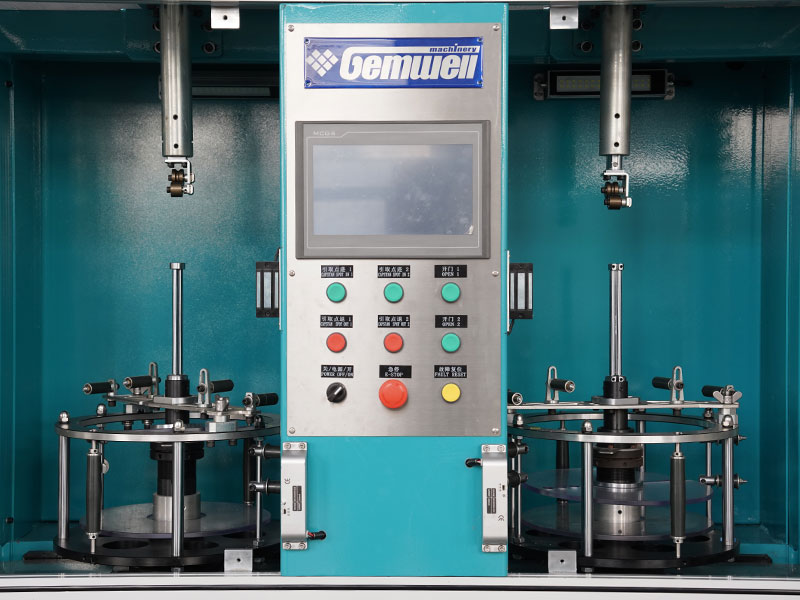

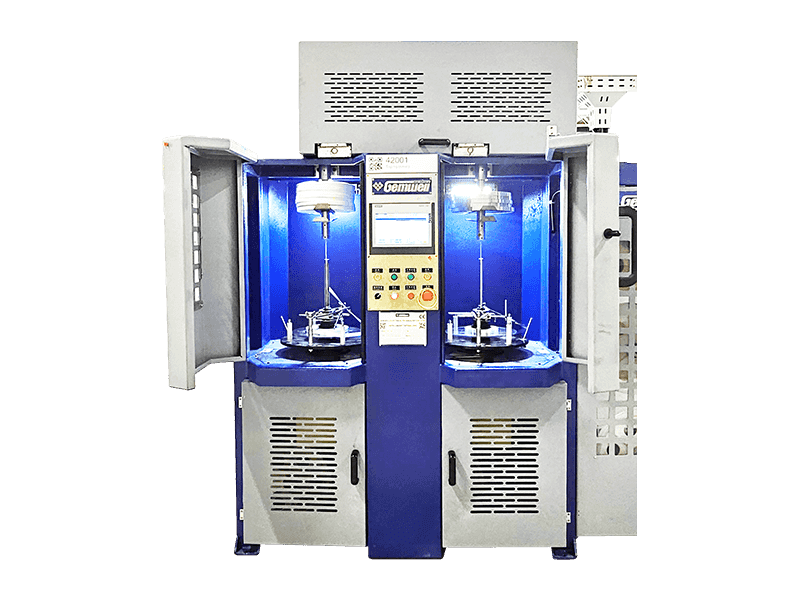

Ante scutum conductivum stratum applicatur, gradus medius criticus locum habet: filum et funem Ictibus. Hic processus machinae propriae machinae circa conductorem fasciculum vel singulos conductores insulatas involvit ut pluribus sistens operandisque propositis inserviat quae directe afficiunt quam bene funem munitum clipeatum exercet.

Ictibus filum et funis separator inter insulationem interiorem et clypeum exteriorem. Sine hac separatione claua vel bractea directe contra conductores insulatas comprimet, mechanicam abrasionem efficiens in flexa et capacitiva copulatione inter scutum et signum conductores introducendi. A constant, accumsan taeniola lenis utrumque impedit volutpat. Tape etiam rotunditatem nuclei conservat ut scutum aequaliter per totam circumferentiam applicat — superficies nuclei inaequalis ducit ad bracteas inaequales et inaequales bracteae coverage, quarum utraque efficaciam munit.

In multicore retinacula clipeata, singulae coniugationes vel coetus protegentes innituntur penitus in filum et funem peractionem pro integritate mechanica. Unumquodque par contortum in par tortis contortis (STP) vel ffoyle par contortum (FTP) consilium accipit suum folii taeniola vestis ante scutum altiore applicatum. Hoc obstat quominus crosstalk inter paria dum adhuc bracteas exteriores ad functionem quasi communem modum reiectionis strepitus iacuit pro tota remulco. Sine interiore ictu gradus, geometria uniuscuiusque par in processu cabling transferret, impedimentum destruens constantiam, quae facultatem datorum dilabi definit.

Genera Tape in cable Vestibulum

Non omnes materiae machinae convertuntur. Cables fabricatores taeniolae genus electum secundum temperaturam operantem, requisita dielectrica, flexibilitatem postulat, et an ipsa candela ad protegendum conferre debet.

LINO recipis inter filum et funem taping etiam moderata variabilis est. L% aliudque vexillum est pro polyester cinematographicis cinematographicis adhibitis ligandis. Aluminium-polyester foil tapes munimento functio exercens, arctius aliudque 25% commune est, quia ipsa claua 100 coverage praebet — LINO tantum opus est ut nullum hiatum aperit cum funis inflectit. Manufacturers tolerantias aliudque in documentis moderantibus definiunt, et deviationes valde ±5% languescunt ad relaborandum in ambitus productionis continentium qualitatem.

Obtentu Wire vs. obtentu: Cum Differentia Rebus quidem

Interstitium perficiendum inter filum scutum et obtentum non est speculativa - demonstrat in modis mensurabilibus secundum applicationem. Intellectus protegens versus essentialis est quando superflua sunt subsidia evitandi funem nimis specificum (qui sumptus et institutionem multiplicitatem addit) vel sub-specificationem illam (quas difficultates operationales reales causat).

Funis obtentu torti par (UTP) - vexillum pro officinarum officinarum maxime officiorum - optime operatur in ambitibus ubi EMI fontes minimi sunt et funis currit, infra circiter 90 metra conservantur. Torquens in par mediocritatem repudii soni communis-modi praebet, quae sufficit ad 10/100/1000Base-T in aedificatione typica commercialis. In momento illi funis currit ambitum industrialem cum frequentia variabili agitans, motores magni, vel densae aquaeductus currit portantes vim et funes insignes simul, UTP effectus mediocriter degradat. Aliquantulus errorum rates scandunt, nexus velocitates ad rates autonegotiatas inferiores demittunt, et retransmissiones fasciculus auget.

Tunicula contorta (STP, FTP, vel S/FTP ab architectura pendentes) has difficultates resolvit continendo signum intra clypeum et reiiciendo exterius iunctas strepitus antequam ad conductores pervenit. Idem 90-metrum currit quod luctat cum UTP in occasum industriae certo cursu ad Gigabit celeritatem servans, cum funem proprie clipeum adhibetur — dum scutum ad terram utrinque terram recte terminatur.

Environments id Requirere Shield Wire

• Vestibulum et conventus lineas cum servo agit et frequentia variabili agitet (VFDs) operans supra 1 kHz frequentiis mutandi
• Instrumentum imaginatio medicinae ubi sonitus etiam humilis amplitudo in sensorem ducit intorquet notitia diagnostica
• Divulgatio et audio productio ubi 60 Hz hum a potentia infrastructura signum qualitas degradat
• Instrumentatio decurrit in plantis chemicis ubi funes emuncta thermocoupi signo wiring cum 480V potentiae feeds miscent
• Automotivi electronici in alta intentione EV suggestu ubi cinematographicae HV retinae requiruntur, ne impedimentum cum CAN bus et LIN bus communicationum socialium prohibeantur
• Data centra currendo 25G et 100G nexus aeris ubi funales passivi DAC innituntur efficaci munimento obviam BER scuta infra 10^-12.

Ubi obtentu filum manet ius electionis

• Vexillum officium ac residentiale Aer sub 1 Gbps in mundis electricis ambitibus
• Internum wiring intra saepta bene disposita saepta ubi ipsa clausura EMC tutelam praebet
• Non-critica DC potentia distributio in excursus humilis ubi deductus est sonitus acceptus est
• Brevis signum decurrit sub 1 metro in ambitu benigno ubi longitudo copulatio non sufficit ad impedimentum significantem colligendum

Recta filum Shielded grounding

Filum clipeum parum firmatum nulli parum praesidii praebet. Scutum humile impedimentum debet habere viam ad terram pro viribus collectis impedimento ad delendum. Recta fundatio una est e causis communissimis EMC defectis in systematibus qui fune clipeati utuntur, et intellectus recta accessus impedit cyclos post institutionem sumptuososos fermentum.

Pro insignibus applicationibus fune, scutum uno tantum fine innixum esse debet — fons typice finis. Unius cuspis ac- positio impedit ne per longitudinem funis scutum, quod intentione in scutum inducatur et propositum vincat. Cum scutum longi funis utrinque fundatum est, quaelibet differentia in terra potentia inter duos terminos — commune eventum est in industriae facultates ubi negotiationes in diversis tabulis a 1-5 V differre possunt — currentem impellit per scutum quod sonum directe in signum conductores inducit.

Exceptio est applicationes altae frequentiae supra dure 1 MHz. In frequentiis his, unicus cuspis resonans quadrantem efficit sonum clypei, qui RAPINA sonitus frequentiae summus gravius ​​esse potest. RF et clypei celsus celeritatis datae utrimque in extremis fundantur et in pluribus intermediis punctis ut scutum potentiae per longitudinem consistens consistat. Funis Coaxialis pro RF usus clipeum duplicatum ideo semper fert.

Commune Grounding Erroribus fuge

• clypeo relicto in alterutro vel utraque parte — scutum in antennae magis quam in obice vertit.
• Fundatur per longum pigtail plumbum - etiam filum pigtail 50 mm inductionem mensurabilem introducit quae efficaciam scuti limitat supra paucos centum kHz
• Clypeus usus dedicavit terram quae non religata est ad principale systematis humum — solae rationes in diversis potentiis eandem quaestionem faciunt ac nullam omnino causam.
• Clypeus discontinuus nexus per connexiones — omnis iunctio per funem clypeum currere debet CCCLX gradus clypei terminationem praebere, non parvam contactum pigtail.
• Commistio unius punctum et multipunctionis ejusdem funis institutio sine manifesta ratiocinatione currit — hoc vagus resonans mores producit.

Quomodo filum et cable Taping affectibus impediat et signum qualitas

Tapetium gressus in fune fabricando pure mechanica non est - effectum electricam directum habet in notis funebribus impeditae. Impedimentum decernit quomodo funem altum velocitatis signa transmittit sine reflexionibus quae datae corruptae sunt, et dielectricae constantis materiae machinae una est e variabilibus quae impedimentum cum diametro conductore determinat et spatiorum.

Ad funem 50-olim coaxialem, dielectricum constantem omnium materiarum insularum inter centrum conductorem et scutum — quaelibet taenia taeniola — in geometriam calculi factori debet. Polyester taeniola cinematographica habet dielectricam constantem circiter 3.2-3.4. PTFE tape est circiter 2.1. Funem excogitatoris qui materias taenias permutat sine conductore diametri recalculando vel spatiando, funem producet qui suo clypeo impediti non occurrit, ducens ad detrimentum defectionis in fune perfecto regrediens.

In tortis par datarum funes, filum et funis gradatim perplexus determinat dielectricum quodlibet par circumfusum efficax, quod directo regit proprium impedimentum et propagationis velocitatem. Categoria 6A cable, exempli gratia, impedimentum par imperium singulos intra ±2 ohms per plenam 500 MHz frequentiam intra ambitum requirit. Quod tolerantia assequendum requirit exactam potestatem super machinae speciei, crassitudinis, tensionis, et recipis in gressum in plicando. A 10% variatio in crassitudine taeniolarum ad impedimentum paris transferre potest, quantum 1 olim ad frequentias altas, quae intus sunt, prope ad oeconomicam tolerantiam.

Velocitatem propagationis — expressum ut recipis celeritatis lucis, NVP abbreviatam — afficitur etiam magnetophonio dielectrici. Funem cum tape polyester inferiore NVP quam idem consilium cum TPFE taenia habet, quia superior dielectrica assidue signum propagationis tardat. Ad tempus-dominium reflexionis (TDR) probatio et mora temporis emendatio in structuris systematis cabling, installator funem operis NVP pretii editoris eget, cuius ratio certae machinae in productione usus est.

Defensi Wire in Imprimis Industry Applications

Quaelibet industria, quae in filo clipeo nititur, distinctum ordinem provocationum, signorum, generum, et angustiarum institutionis respicit. Via clypei certa et inaugurata variat proinde, et has differentias intellegentes faciliorem facit funem ius eligere pro novo consilio vel troubleshoot exsistentis institutionis.

Industriae Automation et Processus Imperium

PROFIBUS, PROFINET, DeviceNet, et Modbus TCP fieldbus retiacula omnia denotant funem scutati in propriis signis corporis stratis. A PROFIBUS institutionem, exempli gratia, unum par scutatum contortum vocat cum notabili impedimento 135-165 ohmarum 3-20 MHz. Clypeus in singulis tabulis ditionis et campi fabrica coniunctas pixidem per coniunctionem impeditivam fundari debet, typice consecutus cum glandula fune quae terminationem 360 gradu scuti praebet. In typica autocineta corporis tabernam cum 150-200 glutino robots, funem fieldbus improprie munitum est una communissima causa culparum communicationis. inclusi lineas productio descendit.

Medical et curis Equipment

ECG ducit, EEG funiculos electrodos, et transductor ultrasounds nexus omnes filum scutum requirunt, sed consilio medicorum funis addit requisita ultra rejectionem fundamentalem EMI. Funis notabilis capacitas inter patientem et humum non introducere (solitudinem pro salute patientis), debet flexibilis post centenas cyclos gyros manere, ac repetitam disinfection cum agentibus chemicis infestantibus sustinere debet. Multi medici insignes rudentes utuntur in constructione tri-axiali - conductor centri, scutum interiorem et scutum exterius - ubi scutum interius agitatur ad eandem potentiam ac centrum conductoris ad tollendam capacitivum signum onerationis. Haec ars, appellata protectio activi vel activae, funem permittit habere facultatem efficacissimam etiam in longitudinibus 2-3 metrorum nimis efficacem.

Aerospace et defensionis

MIL-DTL-27500 et MIL-DTL-17 gubernant filum clipeum adhibitum in suggestis aerospace. Haec signa mandati PTFE tape in crepitu taeniali conventus vestigia, quod PTFE temperatura rating -65°C ad 260°C plenas ambitus ambitus aerium operit. Tutatoria requisita pro avionicis wiring etiam ad effectus indirectos fulgura compellant - elit alta altitudo experiri potest CC kA fulgurum ictus qui copulat in phaleras iunctos per aerem machinam. Filum clipeum in fasciculis avionicis minus quam 1% of energiae copulatae ad conductorem interiorem transferre debet, quae scopo translationis impedimentum nimis humile ponit. Filum et cable percussio in his conventibus sub stricto processu cum potestate cum 100% coverage verificationis fit antequam scutum applicatur.

Audio et passim

Professional libratum funem audio utitur duobus conductoribus spirae vel scuto tortis circumdato. Dispensatum signum differentiale reiicit clamorem communem-modum, qui aequaliter in utroque conductoribus apparet, etiam 60 Hz hum ab infrastructura, systemata HVAC, et potentia in parallelis currentibus wiring. Clypeus additicium impedimentum praebet ad fontes strepitus, qui alioqui sicut signum commune-modus apparent. In studiosorum passim ubi centeni audio pascuntur in parallelis per longas spatia currunt, coniunctio librata wiring et protegens est quod signum transmissionis mundae sinit sine ampliatione humus ansulae. Cable tortor ligula, exempli gratia, signum integritatis conservat super currit 50 metra superans ad sonitus tabulatorum infra -90 dBu.

Quomodo COGNOSCO filum scutum per Notas et Constructiones

Cum fune inspecto, complures indices visuales et impressi confirmant num clypei genus sit et describendum. His notationibus comprehensis tempus servat quando funem subrectum accedens vel comprobans funem inauguratus cum specificationibus occurrit.

Cable iaccam excudendi typice includunt denominationem codicem qui clypeum generis agnoscit. Communia nomina sequuntur IEC 60228 et UL conventiones nominandi:

• F/UTP — Super claua scuti, intus paria tortilis obtentu. Communia in Cat 5e et Cat 6 officinae clipeatae.
• U/FTP — Nullo altiore clypeo, singula bracteis clypeis contortis paria. Adhibetur in Cat 6A et Cat 7 ad redigendum crosstalk inter paria.
• S/FTP — Clypeus tortis altiore plus singula bractea scuta. Summa observantia pro Cat 7 et Cat 8 applicationes.
• SY, CY, YCY - Europaeae designatio codes pro potentiae et e rudentibus obumbrandis cum ferro filo armaturae et/vel clypeis aeris bracteatis.
• RG (Radio Guide) - Designat coaxial funem. Numerus specificus RG (RG-58, RG-6, RG-213) implicat clypeum genus et constructionem in specificatione originali MIL-C-17 definitam.

Physice in fune incisa sectionem transversalem clypeum stratum directe revelat. Scutum ffoyle apparet sicut stratum metallicum lucidum, repercussum sub iaccam exteriorem, typice cum filo exhauriente e regione currentis. Clypeus nexa ostendit exemplar filum textile conspicuum. Si ambo praesentes sunt, fune clipeo confiuo utitur. Filum et funis craticulae, si praesens, apparet ut pelliculae laevis involvunt statim intra stratum scuti - saepe translucens vel extemporalis albi pro taenia polyester, vel argenteo colore pro ffoyle taenia singula paria involvens.

Discriptis ius Shielded filum pro tua applicatione

Specificare filum scutum recte plus implicat quam eligens summam protegens coverage in promptu. Funem auget nimis-specificandi sumptus, diametri, ponderis et temporis institutionem. Sub-speculandi relinquit systema vulnerabile impedimento. Delectu processus structus rationes actuales ambitus interventus, insigne genus, frequentia range, mechanica requisita, et angustiae institutionis.

Imprimis fontes notando impedimentum in ambitu. Frequentia variabilis commutationes in 8 kHz agitabit harmonicas generat usque ad plures centum kHz, quae bracteam vel bracteam vocat ad impedimentum trans- missum in frequentia illa range. Prope radiophonicum transfusor vel radaris institutionem intermixtionem supra 30 MHz gignit, ubi ffoyle coverage gravior est quam bracteis angulus. Si utraque species impedimenti adsint, scutum compositum recte incipitur.

Necessitas vitae flexae funes saepe elementum statuendi inter claua et bracteas est. Claua scuta resiliunt et hiatus explicant post paucas cyclos flexiones relative - pauciores quam 10,000 in applicationibus dynamicis. Scutis tortis sustentare possunt centum milia cyclorum flexorum antequam significanter coverage degradat. Scuta spiralia decies cyclorum flexorum sustentare possunt, sed cum reducta summus frequentia efficaciam tutandi. Scutum genus adaptans ad flexos cyclos exspectatos in servitio impedit, funem immatura defectum, qui alioqui appareret sicut intermissa degradatio protegens et inaestimabile signum qualitatis proventus.

Temperatura aestimationem ambire debet tum ambitum operantem et quamlibet brevem excursiones. Remulco aestimata 75°C temperaturae operantis apta non est ad institutionem prope fontem calidum, qui cacumina XC°C in cyclis productionis, etsi breviter 90°C pervenit. Tape materia adhibita in filum et funem perpendiculum gradatim limitans saepe est componentis temperaturae rating - taeniola polyester usque ad 125°C tractat, dum TPFE taenia extensio ad 260°C ad applicationes altae temperaturas extendit.

Denique confirma modum terminationis antequam fune delectu finalisandi. Clypeus tortis requirit glandem reclinatorium seu funem, qui contactum clypeum circumferentialem praebet — non pigtail. Scutum ffoyle cum filum exhauriunt iungo requirit qui filum clavum ad assignationem exhaurire accommodat. Funem cum terminationis iniuriae accessione inauguratus reddit, munimentum late inefficax, quantumvis funem ipsum specificatur.
