Quam Calculare Wire Cable Location: Guide Complete

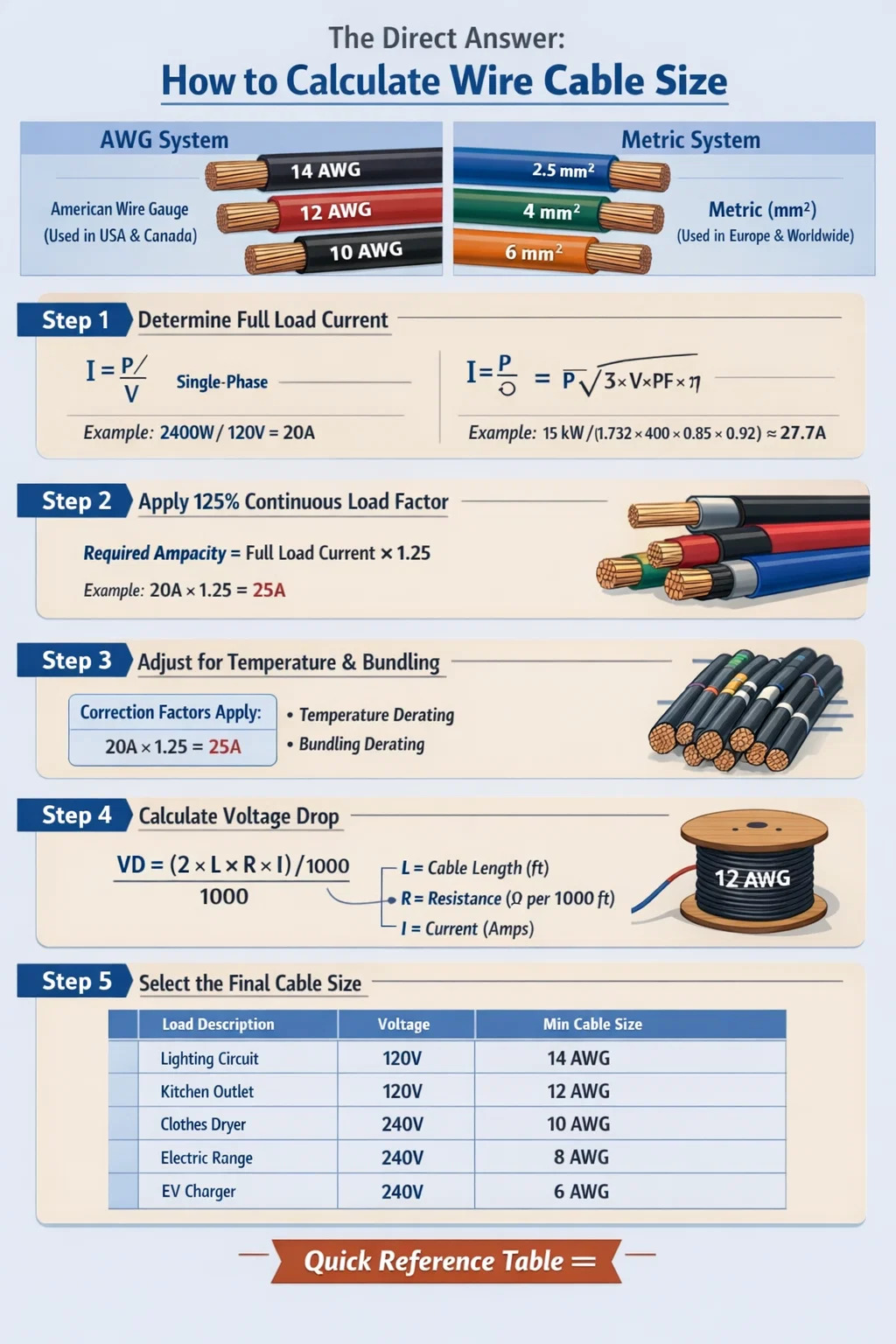

The Direct Answer: Quomodo computare filum cable Size?

Ad amplitudinem filum calculare, maximum funem currentem (ampacity) definire debes, tum limites guttae intentionis applica et factores tutos ad sectionem transversalem conductorem rectam eligere. Frequentissima formula in lege Ohm cum National Electrical Codice (NEC) vel IEC signis collatis fundatur. Ut pleraque AC systemata, regula fundamentalis est: conductorem eligere ubi capacitas hodierna portandi 125% continuum onus currentis excedit. Circuitus enim DC vel funis longior currit, calculi guttae intentione prioritatem capiunt.

In practicis terminis, si habeas 20A onus continuum in circuitu 120V AC, multiplicas 20A × 1.25 = 25A ampacitatem minimam, quae demonstrat a 12 AWG conductorem aeris sub norma NEC tabularum ampacitatem. Ad apparatum sensitivum voltage-sensitivum per longas intervalla, gutta intentionis separatim computanda est utendi formula; VD = (2 L R I) / 1000 , ubi L funis est longitudinis in pedibus, R resistentia per 1,000 pedes, et est onus currentis in amps.

Hic dux per unumquemque gradum processus calculi ambulat, systemata tam AWG quam metrica (mm²) comprehendens, varias insulationis rationes, condiciones institutionis, et quomodo constructionis funis qualitatem — comprehendens quomodo filum et funem extruder Nulla volutpat accumsan processus - finalem electricae operationis et salutis aestimationem afficit dilabi.

Intellectus Wire et Cable Sizing Systems: AWG vs

Priusquam calculandum, intellegere debes quae mensurae ratio in regione tua et applicatione conveniat. Duo signa dominantia sunt systema Americanum Wire Cange (AWG) et systema crucis-sectionalis metrica systematis quadrati millimetris (mm²).

Wire Cange American (AWG) System

AWG praevalens in Iunctus Civitas et in Canada adhibetur. Counterintuitive, inferiorem AWG numerum crassiorem, altiorem facultatem conductor . Exempli gratia, 4 AWG aes signanter plus currenti quam 14 AWG portat. Scala AWG ab 0000 (4/0) decurrit ad magnum finem usque ad 40 AWG pro applicationibus filum subtilium. Communes residentiales et commerciales adhibet wiring 14 AWG, 12 AWG, et 10 AWG pro circuitionibus ramorum, dum conductores pascens uti possunt 6 AWG, 4 AWG, 2 AWG, vel majores.

Systema crucis metricae sectionis (mm²)

Per Europam, Asiam, Australiam, et plerasque alias mundi partes sequentes IEC signa, systema mm² crucis directo regione conductoris describitur. Magnitudines communes sunt 1.5 mm, 2.5 mm, 4 mm², 6 mm², 10 mm², 16 mm², 25 mm², 35 mm², 50 mm², et ultra. A 2.5 mm² conductor circiter 14 AWG equivalent to in terms of cross-section , licet accurata ampacitas a ratione velit ac institutionis methodo dependeat.

GRADATUS Ratio ut Adice filum cable Location

Proprie funis consideratio sequitur consequentiam logicam. Gradus transiliens adducit vel funes minores qui overheat et pericula ignis creant, vel rudentes funditus quae materiam vastant et institutionem augent supervacue constant.

Gradus I: Determinare plenam Lond Current

Principium cuiuslibet funis calculi inspectionis est identificare plenam sarcinam currentis (FLC) instrumenti conexi. Ad onera resistentia ut calentium, haec directa est: uti P = V I, ad I = P / V. Ad 2,400W spatium calefacientis in ambitu 120V I = 2,400/ 120 = 20 amps .

Ad onera motoria tria phase formula est: I = P / (√3 V PF × η), ubi PF est potentia factor et η efficientia. Motor 15kW in 400V cum PF = 0.85 et η = 0.92 resultat in I = 15,000 / (1.732 × 400 0,85 × 0.92) ≈ . 27.7A . Semper uti notularum notitia cum praesto potius quam computationes computationes.

Gradus II: Applicare continua Lond Multiplier

Onera enim quae continenter per 3 horas vel plus agunt, NEC Sectio 210,19 requirit inspectionem conductoris at CXXV% de continua onus current . Si onus tuum continue 20A trahit, conductor minimum ampacitas debet esse 20 1.25 = 25A. Haec thermae securitatis marginales rationes caloris aedificationis in insulatione super operationem sustinent. IEC signis simili accessione utuntur per factores correctiones ad bases ampacitatis valores applicatas.

Gradus III: Applicare correptionem factores pro Temperature et bundling

Funes inaugurati in ambitus calidissimos vel cum aliis retinaculis coadunati, dirari debent. NEC Table 310.15(B)(1) temperaturas factores correctionis praebet. Temperatus ambientium 40°C loco mensurae 30°C baseline, a 75°C conductor aestimatus est a factor 0.88 . Hoc modo conductor aestimavit 25A ad 30°C solum 22A tuto ad 40°C ambientium portat.

Correctio fasciculatio aeque magna est. Cum 4-6 conductores current-portantes aquaeductum communicant, factor 0,80 adhibe. Pro 7-9 conductores, uti 0.70. Pro 10-20 conductores conglobati, factor guttae ad 0.50. Defectum factores fasciculos adhibere est una ex communissimis causis aestuantis in emacula commerciali.

Gradus IV: Iacta intentione Calculate

Limites intentione guttae more sunt 3% pro ambitus rami et 5% summa ad pascens plus ramum ambitum coniunctum (per NEC commendationem, quamquam non difficile postulationem ad omnes casus codicem). Hac formula uti circuli unius AC et DC;

VD (volts) = (2 L R I) / 1000

Ubi L = funis longitudinis in pedibus, R = resistentia in ohms per 1,000 pedes (ex tabulis resistentiae conductoris), et I = onus vena in amps. Factor 2 rationum tam exitu quam conductoribus reddidit.

Exempli gratia: Circuitus 120V, 100 pedes unus modus, portans aeris 15A per 14 AWG (R = 3.14 Ω/1,000 ft): VD = (2 100 3.14 × 15) / 1,000 = 9.42 volts quod est 7.85% — bene supra 3% terminum. Upgrading ad 10 AWG (R = 1.24 Ω/1,000 ft) hoc reducit ad 3.72V, seu 3.1%, quod est marginale, sed acceptabile pro oneribus non sensitivis. Pro instrumento subtilitatis, movendo ad 8 AWG, ad 1.8%.

Ad tria systemata periodum, formula modificat ad; VD = (√3 L R I) / 1000 reponens factorem 2 cum 1,732 cum Pascha geometria resistentiam ansam efficacem reducit.

Gradus V: Select finalis cable Location

Post calculandum requisitam ampacitatem (cum omnibus factoribus correctionis adhibitis) et conductor minimi magnitudinis necessariae ad limites guttae intentionis occurrendas; elige quod maior est magnitudo . Haec est funis regiminis magnitudo. Semper rotundum usque ad proximum promptuarium vexillum conductor amplitudo — numquam rotundum descendit.

Munus Insulationis Type in Cable Ampacity

Materia insulatio conductoris circumcirca directe determinat quantum calor funem tuto sustineat, qui vicissim aestimationem ampacitatis ponit. Hoc est ubi processus fabricandi - in specie agendi filum et funem extruder - directe ictum in proprietatibus electricis et scelerisque effecti operis habet.

Communes insulae ratings temperaturas eorumque NEC designationes includunt:

• 60°C (140°F) - Typus TW, in vetustioribus residentialibus wiring adhibitis. Inferior ampacitas, non apta circuitibus summus onus.
• 75°F (167°F) — Genera THW, THWN. Communes insulae commercii et industrialis. Haec est norma columnae usus in NEC Tabula 310.15 pro conductore in plerisque novis institutionibus considerandis.
• 90°F (194°F) — Typi THHN, XHHW-2, RHH. Altioris basis ampacitas, NEC saepe 75°C terminationem limitat, nisi instrumento pro XC°C terminationibus specifice aestimatur. Adhiberi potest ad plenam XC°C aestimationem in aere libero vel cum apparatu terminationis aestimatur.
• CL ° C et supra — Proprietas funes utens silicone Flexilis, PTFE (Teflon), vel velit mineralibus (cable MI). Adhibetur in fornacibus, clibanis industrialibus, et apparatu processu temperato.

Crassitudo velit crassitudo critica est. A filum et funem extruder in moderna linea fabricandi geometria praecisione utitur, temperaturam temperandam liquefacio, et lineae velocitatis regulam ad muri uniformem crassitudinem circa conductorem conservandam. Inconstanter velit - in nonnullis maculis tenuior - locata puncta calida creat quae efficacem aestimationem scelerisque minuunt, etiamsi mediocris crassitudo specificationem occurrat. Provectus machinatio extrudero a fabricatoribus in Sinis, Europa, et America Septentrionali nunc utitur laseris systematis mensurae et eccentricitatis automatis correctione ad tolerantias parietum crassitudines intra ±5% vel arctius perficiendas.

Aluminium Conductores aeris vs

Aluminium conductores solent pro servitio funes introitus, feeders, et utilitas distributio. Leviores sunt et minus sumptuosi quam aeris, sed aluminium non habet nisi de LXI% conductivity aeris significans te sectionem transversalem ampliorem ad eundem currentem portare.

Pro regula practica: ad aequandam amplitudinem conductoris aeris, aluminium requirit circiter duo AWG magnitudinum maior . Ubi aes 6 AWG portat 65A (ad 75°C), necesse erit 4 AWG aluminium ad eundem venam deferendum. Pro inspectione metrica, conductor aluminii 16 mm² a 10 mm² conductor aeris dure compositus.

Aluminium etiam plusquam cuprum cum cyclis temperaturis dilatat et contrahit, quae nexum laxare per tempus possunt. Omnes aluminii conductoris terminationes uti debent connexiones AL/CU aestimaverunt, et compositio anti-oxidantis ad articulos et terminationes requiritur, ne oxidatio aedificationis quae resistentia auget. Hae sunt normae requisita in plerisque iurisdictionibus, non exercitiis libitis.

Ex aspectu fabricando, extrusio insulationis super aluminium conductores accuratam potestatem rectae velocitatis et temperaturae compositae requirit. filum et funem extruder . Aluminium superficies chymiae a cupro differt, et quaedam mixta insulatio aliter adhaerent. Qualitas cables fabricatores adhaesionem currunt ad probationes ut nullas vincula recte curent nec separat a conductore in flexo vel cyclo scelerisque.

Cable inspectionem pro motor Circuitus

Motor circuitus varias regulas quam gyros ramus generales sequuntur, quia motores altissimas venas incursus ad satus trahunt - typice 6 ad 8 tempora plenae oneris currentis pro 0,5 ad 2 secundis. Funem ipse non indiget magnitudine ad currentem incursus huius (de manubriis tutelae currentis), sed conductor in regula NEC 430 regulas NEC plusquam mensurae ampacitatis tabulas esse debet.

Ad unum motorem, NEC 430,22 requirit conductor circuii ramus ad ampliandum at . saltem CXXV% motoris plenum onus current (FLC) ut in NEC Tabulis 430.247-430.250 recensentur (non nomen valoris, nisi nomen tabulae valorem humilius sit). For a 5-horsepower, 230V una-phasma motoris, Tabula 430.248 enumerat FLC ut 28A. Ductor deinde debet tractare 28 1.25 = 35A minimum, demonstrans aeris 8 AWG.

Ad variabilium frequentiam depellendos (VFD) applicationes, considerationes additas applicamus. VFDs generant excursus harmonicos qui extra calorem in conductoribus gignunt. Multi fabrum additicium 10-15% marginem super vexillum 125% factorem cum schedularum pro motoribus VFD agitatae considerantes. Funis clypeus etiam plerumque requiritur inter VFD output et motor ut strepitus summus frequentiae contineat et ne detrimentum ferat a communibus modorum incursu.

Voltage Occumbo Calculus Deep Dive: Long Cable Currit

Funis enim super 50 pedes decurrit (circiter 15 metra), gutta intentionis saepe fit factor inspectionis dominantis, non ampacitatis. Hoc imprimis verum est in systematibus photovoltaicis solaris, facultates agriculturae, lucendi velit, et plantas industriales cum apparatu longe a principali distributione in tabula positas.

Colligendis required Conductor Cross-section ex intentione Iacta

Forma voltage guttatim ordinare potes ad sectionem transversalem conductorem requisitam directe computare. Nam aeris in unum tempus ratio est;

A (mm²) = (2 L I ρ) / VD_max

Ubi A est aream transversim quaesitam in mm², L funis longitudo in metris una est, I est onus currentis in amps, ρ (rho) est resistivity aeris = 0.0172 Ω·mm²/m (vel 0,0282 pro aluminio), et VD_max est maxime licita intentione in voltis gutta.

Exemplum: Sentina trahit 30A in 230V, sita 120 metra ex tabula distributione. Maxime permissa intentione gutta = 3% × 230V = 6.9V.

A = (2 120 30 0.0172) / 6.9 = 123.84 / 6.9 = 17.95 mm² . Circum ad proximum vexillum magnitudine: 25 mm² conductor aeris.

Si eadem sentina posita esset tantum 30 metra, calculus 4.49 mm² dat, rotundum usque ad 6 mm² — insigniter minor et vilior. Sumptus submissionis in diuturno curriculo ex industria vasti et instrumenti degradationis effectus, non solum exustus.

Voltage Iacta in Solar PV DC Systems

In solis institutionibus DC funis consideratio critica est ad efficientiam systematis. NEC Articulus 690 suadet guttam intentionis limitandi in gyrationibus ad fontem PV II% minusve maximum industriam messis. A 2% gutta in 600V systematis chordae tantum 12V guttam trans funem currere concedit. Cum chorda currente 9A et 50 metri currendi (uno modo), conductor transversalis requisitus esset A = (2 50 9 0.0172) / 12 = 1.29 mm², monstrans ad minimum 2.5 mm² PV dilabi (usus-2 vel PV filum in US).

Quam Cable Construction Qualitas afficit sizing Rationes

Funem filum calculi inspectiones assumere, funem specificationibus aestimatis occurrere. Hoc modo conductor aream sectionis transversim rectam habet, insulatio rectam crassitudinem et proprietates dielectricas habet, et resistentia per unitatem longitudinis valoribus editis congruit. Re, funis qualitas insigniter inter artifices variat, et haec varietas directe afficit an calculi tui in agro teneant.

Conductor Reple Ratio et Stranding

Ductores subductis constant filis pluribus minoribus in unum convolutis. Saturitas ratio — recipis sectionem nominalem in actu metallo occupatam — resistentiam afficit. A 2.5 mm² conductor subductis stipendiis pauperum subductis habere potest actualem sectionem metallicam solii 2.3 mm², resistentiam augendo circa 8-9% ad specificationem comparatam. Hoc directe afficit intentionem guttae et effectus scelerisque. Preme cable artifices metimur conductor resistentiae per IEC 60228 vel ASTM B8 ad obsequium verificandum.

Insulatio Crassitudo et Processus extrusionem

Nulla accumsan applicatur per a filum et funem extruder - machina quae mixtum polymerum liquefacit (PVC, XLPE, LSZH, vel alias materias) et per praecisionem circa conductorem moventem mori cogit. Qualitas processus huius extrusionis designat crassitudinem crassitudinis, constantiam, metam superficiei et adhaesionem conductoris vel iecoris interioris.

Filum modernum et funis extrudens systemata adhibita artifices ducendo includunt:

• Clausa-loop eccentricitatis imperium : Laser sen sensoria capacitiva mensurare velit concentricitatem in reali tempore et sponte accommodare positionem mori ad corrigendum pro off-centro coating.
• Conflat pressura et temperatus magna : viscositas composita per mortem constantem efficit, ne tenues maculas a temperie variatio in dolio extrudero causatur.
• Scintilla probator integration : Summus intentione scintillae testers scan C% productorum funem in-lineam ad deprehendere habensque vel tenues puncta in insulatione ante funem spooled.
• Diameter systems mensurae : Laser micrometers metiuntur diametrum exteriorem continenter et cibant notitias ad refrenandam celeritatem lineam et extruder output ad certa diametri tolerantias conservandas.

Cum fune emendi ad applicationes criticas — machinae industriales, aedificatio wiring, sub terra feeders — semper comprobandum est funem convenire UL, CSA, vel IEC certificationes probatas ad signa pertinentia. Tertia-factio fune probata et recensita spondet velit processum extruder filum et funem applicatum obvenit minimum crassitudinis, vi dielectricae, et resistentiae temperaturae requisita.

XLPE vs

Insulatio polyethylene (XLPE) transversa fit per peculiarem filum et funem processum extrudis, quo vulcanizationem (cross-linking) passum includit, vel per vaporem sanandum, nitrogenium siccum sanandum (CCV linea), vel umorem silanum sanandum. Crux vinculum facit tres dimensiva polymer retiacula quae XLPE significantly melius scelerisque perficientur quam PVC : XLPE-insulae potestates retinacula XC°C continenter aestimantur, CXXX in subitis oneris CXXX°C, et CCL°C sub conditiones breves. PVC cacumina in 70°C pro vexillum gradus.

Nam retinacula mediae intentione (1kV-35kV), XLPE insulatio producta in filo extrudenti et funiculo triplici linea — applicando velum interiorem semiconducto, XLPE insulationem et semiconducto velum externum in uno saltu — est vexillum industriae. Unius-transitus accessus contaminationem inter stratis interfaciem tollit, factor criticus pro integritate dielectrica summus intentione.

Wire Cable Practical Exempla per Applicationem Location

Theoria clarior fit exemplis concretis adhibitis per varias institutiones rationes. Sequentia exempla operata tegunt missiones frequentissimas quae in fundis residentialibus, commercialibus et industrialibus occurrunt.

Circuitus Residentiales Kitchen (120V, 20A)

NEC 210.11(C) (1) duos saltem 20A parvos gyros in locis culinariis requirit. CIT: 12 AWG/2 aes, genus NM-B (Romex), 20A ruptor. Funem e tabella currere est proprie 30-60 pedum in unius familiae domo. Voltatio gutta ad 20A pedes super 60: VD = (2 60 1.98 × 20) / 1,000 = 4.75V, quae est. 3.96% . Plurimum acceptabile instrumentum coquinae onerat. Ad institutionem conservativam magis vel ubi cursus 80 pedes excedit, upgrade ad 10 AWG.

EV Statio dato (240V, 48A Continuus)

A Level 2 EV patina ad 11.5kW trahit 48A ad 240V. Ut onus continuum: 48A × 1.25 = 60A conductor minimum ampacitas. 6 AWG aes THWN-2 in aquaeductu lego. Pro 50 pede currunt a panel ad garage, intentione gutta = (2 50 × 0,491 × 48) / 1,000 = 2.36V = 0.98% — intra fines bene. Magnitudo 6 AWG per ampacitatem determinatur, non intentione gutta in hoc casu.

Industrialis Conveyor Motor (400V, 3-Phase, 22kW)

FLC = 22,000 / (1.732 400 0.87 × 0.92) = 39.7A. Applicare 125% factorem motorem: 39.7 × 1.25 = 49.6A. Conductor aeris 10 mm² seligere (aestimavit 52A in cable tria core per IEC 60364). Cable run 85 metra ab MCC ad motoriam est. Voltage gutta = (1.732 × 85 39.7 × 1.83 Ω/km 0.001) / 1 = 10.7V = 2.68% - intra III% modum. 10 mm² lectio confirmatur tam ampacitatis quam intentionis guttae requisitis.

Sub Feder (240V, 100A, 150 pedes);

A 100A subpanel nutriens utens aluminium conductores in schedula 40 PVC aquaeductus sepultus 24 dig. Requiritur amplitudo: 100A. Aluminium conductor 1/0 AWG aestimatur 120A in 75°C — ampacity obvium. Intentionis guttae perscriptio: 1/0 AWG aluminii R = 0.327 Ω/1,000 ft. VD = (2 150 × 0,327 × 100) / 1,000 = 9.81V = 4.09% . Excedit commendatum 3%. Upgrade ad 2/0 aluminium AWG (R = 0.259 Ω/1,000 ft): VD = 7.77V = 3.24% — adhuc marginales. Usus 3/0 AWG aluminium (R = 0.205 Ω/1,000 ft): VD = 6.15V = 2.56% — acceptabile.

Brevis Ambitus et Culpa Current considerationes in cable Sizing

Pro media et alta intentione funes, et pro funibus LV industrialibus prope magnas transmutatores, conductor etiam amplitudo debet sustinere scelerisque energiam culpae currentis tempore temporis fabricam ad defensionem culpae purgandam. Hoc dicitur the breve spatium scelerisque sustinere reprehendo.

Formula est: A (mm²) = (I_sc t) / K , ubi I_sc est brevis cursus in amps futurum, t culpa est purgandi tempus in secundis, et K est constans materia (K = 115 pro PVC-insulata aeris conductores incipiendo a 30°C; K = 135 pro XLPE-aeris insulatis).

Exemplum: Funis tabellam pascit cum 25kA currente brevi prospiciens, et ruptor adverso flumine in secundis 0.2 purgat. A_min = (25,000 0.2) / 115 = (25,000 0.447) / 115 = 97.2 mm² . Id requirit minimum conductor aeris 120 mm², cuiuscumque oneris currentis. Prope magnas transformatores industriales vel switchboards principales, breves ambitus inspectio saepe funem delectu regit.

Commune Erroribus in Wire Cable Location Calculation

Intellectus calculi modus est media pugna. Errores practici in agro ducunt funes improceras vel oversized vel cum architectus formulas recte applicat.

• Usura nominis currentis pro NEC mensa FLC motoribus: NEC 430,22 nominatim postulat utens valorem NEC mensae, non nominationis, nisi nomen cat. Superiore efficientia motoris inferioris nominis currentis ac funes inpressio utens est violationis codicis.
• Oblitus est applicare fasciculos derating; Conductores THHN sex in uno aquaeductu inaugurati et singulas ampacitates considerantes valde communis error est. 0,80 fasciculatio factorem redigit ad ampliationem efficacem, conductores maiores requirunt.
• Non rationem futuri onus incrementum; Ambitus ad 95% conductoris ampacitatem nullum locum addito instrumento relinquit. Industria praxis optima est ad funes magnitudines non plus quam 80% de ampacitate aestimatorum sub condicionibus operandis normalibus.
• Admixtio AWG et valores metrici in eadem formula; Usus AWG valorum resistentiae (in Ω/1,000 pedibus) cum longitudinibus metricis (in metris) sine conversione bacchatur exitus male. Unitates semper confirmant ante calculos.
• Temperatus ambiens ignorans; Cable installatus in spatio Atticae ad 50°C ambientium loco mensurae 30°C baseline significantes necessitates requirit. A 12 AWG THHN aestimatus 30A in 30°C nonnisi 23A in 50°C ambientium ferre potest — reductionem 23%.
• Substandard emptionis funem; Cable ex non probatis artifices habere potest conductor actualis sectiones transversarum 10-15% infra nominales ob pauperes ditionis et processus extrahendi et extrudendi. Semper emere UL recensiti vel IEC-funem certificatum a fontibus deprauatoribus.

Quick Reference: Cable Size Selection Summary

Ad vivum in-situm referendum, sequens tabula summat onus commune missionum et funem minimum magnitudinum quae sub condicione exigunt (conductor aeris, 75°C velit, ambiens 30°C, ambitus singularis in aquaeductu, usque ad 50-pedem decurrunt).
