Quomodo Coax Opus: Structura, Signum, et Vestibulum

Quomodo Coax Opus: Brevis respondendum est

Funis Coaxialis signa electrica transmittit utentes conductores duos concentricis — conductor interior solidus a conductore exteriore tubulare (scuto) circumdatus — ab insulatore dielectric separatus et in tunica exteriori tutela involutus. Geometria signum in remulco continente servat, intercursu electromagnetico (EMI) ac minaciter reducens et insignem iacturam cum signo tortis vel parallelis filum comparatum. Quam ob rem blanditio manet electionem RF transmissionis, divulgationis interretis, funis televisionis, instrumenti subtilitatis, sicut fibra et optio wireless dilatatur.

Omnis iacuit funis coaxialis proprium propositum physicum et electricum habet. Dux venam portat; dielectrica moderamina impedientiae et celeritatis propagationis; scutum cuneos obstrepere; tunicas tuetur contra damna mechanica et environmental. Apage aliquem tabulatum et funem sistit bene operandi. Singuli ordines intelligendi - et quomodo se occurrunt - explicat cur machinatio blandior magis postulat quam apparet.

The Physical Structure of Coaxial Cable, Stratum by Layer

Interius Conductor

Centrum conductor proprie est aeris solidus vel destitutus, quamquam chalybeum (CCS) et argentum patella aeris in usu frequentia vel alta vi adhibita sunt. Diametri vagantur sub 0,5 mm in retinacula minima RF usque ad 10 mm in magnis truncis CATV funes. In magnis frequentiis, current iter prope superficiem conductoris - phaenomenon effectus cutis appellatur - sic superficies conductoris qualitas et conductivity directe damnum figurarum afficiunt. Argentea lamina superficiem conductivity movet, quam ob rem proin-gradi funes saepe ea utuntur.

Dielectric Insulator

Sandwiched inter conductores interiorem et exteriorem, dielectrici moderantur duos ambitus criticos: impedimentum et velocitatem propagationis (VoP). Materiae dielectricae communes includunt solida polyethylene (PE), spuma polyethylene, polytetrafluoroethylene (PTFE), et aerem percursa consilia. Spuma PE demittit dielectric constantem ab circiter 2.25 (solidum PE) ad 1.4-1.6 circa , quod VoP ab circiter 66% ad 78-85% celeritatis lucis erigit et simul minuit dielectricam iacturam — tam desiderabilem ad applicationes latis vel longi temporis. PTFE eligitur quando temperatura stabilitas rerum est; habet proprietates electricas ab -65°C ad CC°C.

Crassitudo et uniformitas in strato dielectric directo funem propriae impedimenti constituunt. Etiam levis eccentricitas — collocatio off-centri interioris conductoris — variat impedimentum et reflexiones gignit. Inde est, quod filum et funis extrudens praecisionem tam in fabricandis rebus refert: transversim capitis mortem centrum conductorem intra tolerantiae in micrometris mensuratum esse oportet.

Exterior conductor (scutum)

Clypeus duo simul officia servit: via reditus currentis est pro signo et claustrum electromagneticum est quod strepitum externum ne in dilabi prohibeat. Constructiones scuti communes include:

• Aluminium solidum vel tubi aeris — in duro lino CATV cables; near-100% coverage, very low loss, rigid
• Clypeus tortis - 85-98% typically coverage optical; flexilis, durabilis, uti in RG-58, RG-6, RG-11
• bracteola plectere combinatione - ffoyle praebet 100% coverage; tortis addit vires mechanicas & dc continuitate; common in satellite and broadband cables
• Tri- scutum et scutum - multiplex claua et bracteae bracteae pro ambitus summus impedimento; protegens efficaciam excedat XC dB

Exterior Jacket

Iaccum est stratum extimum tutelae, vulgo ex PVC, polyethylene, LSZH (fumum humile zerum halogen), vel fluoropolymi. Electio materialis iacienda pellitur per ambitum institutionis: PVC est oeconomica et flammea retardatur usui umbraticorum; PE et LLDPE praebe UV et humorem resistentiae pro sepultura velit; LSZH in spatiis publicis mandatur et vecturae infrastructurae ob emissionem gas toxici in incendia reduci. Iaccum applicatur per filum et funem extruder in extrusionem separatam postquam scutum transibit completum est.

Impedimentum proprium: quare 50 Ω et 75 Ω Dominatus?

Impedimentum characteristicum non est resistentia DC - frequentatio est proprietas independens a geometria dilabi et dielectrica constanti insulatoris determinata. Formula est:

Z₀ = (138 / εr) log₁₀(D/d)

Ubi εr est permissio relativa dielectric, D est diameter interior conductoris exterioris, et d est diameter exterioris conductoris interioris. Impedimentum duae valores coaxiales dominantur in causis machinalis bene confirmatis;

Impedimentum theoreticum minimum-damnum pro blandiciis cum polyethylene dielectric est circiter 77 Ω — unde 75 Ω factus est enucleatus industriae vexillum. Valor 50 Ω est compromissum inter maximum tractantem (~30 Ω optimum) ac minimum deminutionem, eoque aptior ad duos modos RF nexus faciendos. Impedimentum mismatching inter fontem, funem et onus dat reflexiones insignes, fluctus stantes, et damnum potentiae - problemata quanta per intentionem stantem fluctum rationem (VSWR).

Signum tradendi Mechanica intra cable

Funis Coaxialis non tradit signa, ut plerique intuitive imaginantur. Industria non fluit per viam aquae conductor per fistulam fluit. Sed ut unda electromagnetica propagat in spatio inter conductores interiorem et exteriorem - regionem dielectricam. Duces limites agunt condiciones quae duce et fluctus coercent. Hic modus propagationis dicitur TEM (electromagneticus transversus) quo membra tam electrici quam campi magnetici plane transversae sunt ad directionem peregrinationis.

Campus electrica radiatim inter conductorem interiorem () et conductorem exteriorem radiat, dum campus magneticus circulos concentricos circa interiorem conductorem format. Quia ager clypeo totus inclusus est, funis nulla fere vis externa ac prope immunis campis exterioribus diffunditur, dummodo clypei integritas servetur. Intermissum clipeo, pauper iungo, vel funis kined Disrumpit campum geometriae et strepitum et damnum introducit.

Velocitas Propagationis et Electrical Longitudo

Signa iter per blanditias celeritatis quae est fractio celeritatis lucis in vacuo, per dielectricum determinatum. Solidus PE dat VoP circiter 66%; spuma PE elevat ad 78-85%; PTFE designationes caeli percursa 93-98% attingere possunt. Nam funis metri 10 solido PE, una via signo morae fere 50 nanoseconds. Haec res in praecisione sincere, systemata radar et antennae ordinatae phased, ubi funis longitudinum scinditur ad specificas electricas longitudinis — fractiones vel multiplices signi necem — ad obtinendas relationes Phase moderatae.

Mechanismi Attenuation

Insignis iactura blanditiae ex tribus principalibus fontibus;

• Damnum conductor - calefactio resistentia in conductore et scuto interiore, dominans in inferioribus frequentiis et proportionalis ad -f debitum ad cutem effectus.
• Dielectric damnum - industria ab insulatore absorpta ut alternus campus suam structuram hypotheticam extollit; crescit linearly cum frequentia et ob causam dielectrics damnum humilis sicut PTFE et spuma PE adhibentur in frequentiis Proin
• Radialis damnum - lacus per scutum imperfectiones; plerumque contemnendus est in funibus bene constructis sed significans si scutum laeditur vel modi propagationis altioris ordinis excitantur supra frequentiam funes intervalli.

Attenuatio dB per unitatem in frequentiis specificis specificatur. Vexillum RG-6 quad-scutum funem habet dure 2.0 dB/100 ft in 100 MHz et 6.5 dB/100 ft in 900 MHz illustrans quomodo damnum signanter auget cum frequentia. Summus finis funes ignobilis quasi LMR-400 sectus 900 MHz extenuationem ad 2.7 dB/100 ft per maiores conductores et spumam dielectricam.

Quomodo Coaxial cable fabricatur: Munus Filum et cable Extruder

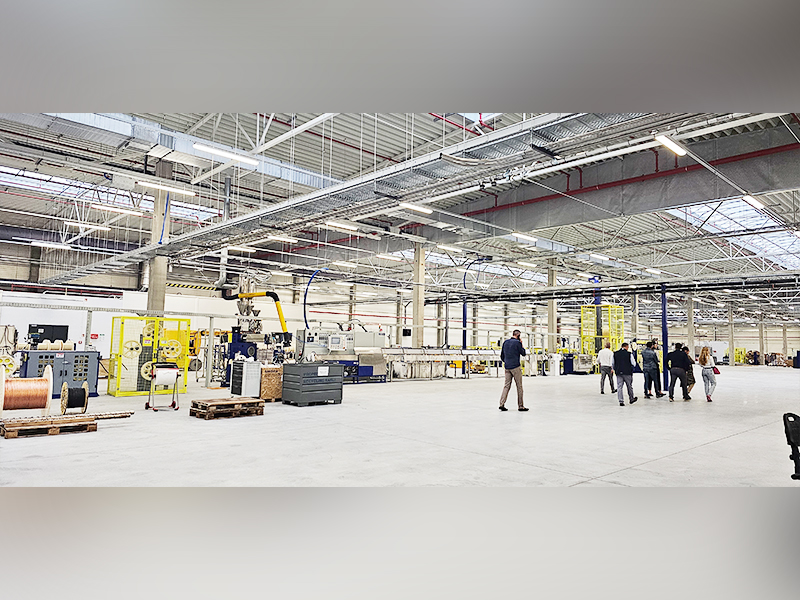

Funis coaxialis vestibulum multi gradus processus est ubi praecisio dimensiva in singulis gradibus funem electricam perficiendi determinat. Filum et funis extruder media est duobus gradibus maxime criticis: velit dielectric et applicatione iaccam externam.

Interius Conductor Drawing and Stranding

Processus incipit cum virga cuprea ducto per seriem perit ad scopum conductoris diametri. Tolerantiae sunt strictae: ob 50 Ω funem cum 0,9 mm conductore, etiam ±0.01 mm deviationis adiuncta impedimentum notabiliter. Destituti conductores per collectionem vel machinam strating ante extrusionem versus.

Dieelectric Extrusion

Haec ubi filum et funis extruder suum munus criticum exercet. Ductor per transversim caput mori alitur, et PE, spuma PE, vel PTFE composita, applicatur circa eam pressa et temperata moderata. Concentricitas dielectrici - quomodo conductor praecise centrum intra insulationem est - conservari debet intra ± 1-2% crassitudinis muri dielectrici ad impediendam intra specificationem.

Spuma enim PE cables, gas (typice nitrogen) in polymerum fusile infunditur ad structuram cellularum continentem creandam. Spuma densitatis directe constituit dielectricam constantem ita pressio gas, temperies liquefacta, et celeritas linea arcte componenda est. Funis hodiernus extruder lineae usu temporis capacitatis mensurae reali post mortem - capacitatis mensurae per unitatem longitudinis dat immediatum indicatum diam insulationis et dielectricae constantem, permittens opiniones latae sententiae ad systema ditionis extrudentis.

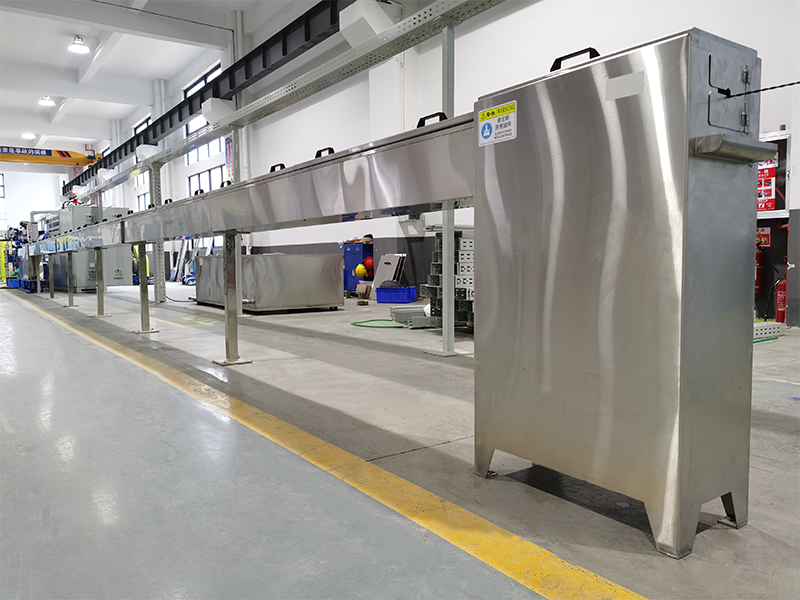

Post extrusionem conductor insulatus transit per canalem aquaticum refrigerantem ad dielectricam solidandam priusquam ad unitatem eruca bolum perveniat. Celeritates lineae pro parvo diametro coaxo-dielectricae extrutionis typice ab 100 ad super 500 metra per minutias vagantur, secundum magnitudinem conductoris et crassitudinis dielectricae.

protegens

Post dielectric refrigerat et spooled, funem ad lineam protegens accedit. Scuta ffoyle applicantur laminae laminae aluminio-polyester involvendo longitudinaliter vel helice super dielectric. Clypea tortis applicantur machinae plectentes cum justo duodenis ad centena bobbinum portantes filum cupreum vel stylo aereum. Nam rudentes requirunt constructionem plus-bratam, utraque operationes in unum machinae saltum componi possunt.

Jacket extrusionem

Ultimus gradus extrusionis applicat iaccam exteriorem utens alio instrumento filum et funem extrudens - typice unius cochleae vel cochleae machinae pendens in composito. PVC lineas iaccas plerumque agunt ad 50-150 m/min; PE et LSZH compositiones diligentem temperiem profilingunt in dolio extrudero ne recidat. Muri tunicae crassitudines uniformitas a scintilla probatione coercita (alta intentione continuitatis ad 2–6 kV temptantis) et diametri laser inlinet. Funes perfecti typis impressi sunt cum designatione speciei, impedimento, aestimatione intentionis, et date pro identitate campi fabricandi.

Commune Coaxial Cable Genera et Specificationes

Designatio "RG" (Radio Guide) erat primum systema specificationis militaris in US. Cum multae RG designationes numero partium fabrica-specificarum partium recentiorum funerum supersederint, designationes legatorum in industria late cognoscuntur. Discrimina intelligenda adiuvat funem eligendo pro data applicatione.

Connectors et Cessatio: ubi maxime problematum Committitur

Funis ipse tantum pars est nexus coaxialis. Connector transitionum signum a fune ad apparatum et, si male facta vel inaugurata, dominans fons fit signum damni, cogitationis et defectus. Connector debet eandem notam habere impedimenti ac funem per suam internam geometriam — quaevis discontinuitas reflexionem facit.

Commune Coax Connector Genera

• BNC (Bayonet Neill-Concelman) — 50 Ω, aestimavit ~4 GHz, quadrantem seram bayonetam; vexillum in apparatu, video, instrumento
• SMA (versio SubMiniature A) — 50 Ω, aestimavit 18 GHz, stamineum; late in RF modulorum, antennarum, et proin comitiorum
• N-type — 50 Ω vel 75 Ω, aestimavit 11-18 GHz, weatherproof; velit antennae et basi in statione apparatu
• F-type — 75 Ω, usque ad ~3 GHz; ubiquitous in residential Catv and satellite installations; ipsum centrum funem conductor pin iungente inservit
• PL-259 (UHF) — nominaliter 50 Ω sed non vere constantem impedimentum; aestimavit ad ~300 MHz in usu; communis in amateur radio

Propria terminationis postulat dilabi ad dimensiones exigendas, plectrum non comminuendum, contendens concentricitatem dielectrici in connexo interfaciei, et applicando torquem rectam in coitu. Unius inexplicabilis F-iungo in fune TV distribuendi systematis ingressu insignem causare potest (extra signa diffluentem) et egregium egressum (cable significationibus diffluentem), totam nodi operationem turpi.

Aliae Transmissio Media vs. Blandire: Cum ad Elige quod

Funis coaxialis non est ius electionis in omni applicatione, sed claras utilitates in certis missionibus servat. Comparando contra communia, manifestat ubi maxime congruit.

Coax vs. Retorta Pair (Cat5e/Cat6/Cat8)

Retorta par innititur differentialibus significationibus et arta torquent rates ad remittendas EMI – fundamentaliter diversum accessum e modum coaxis muniti TEM. Torta par dominatur exstructa cabling Aer, quia vilis, levius, et facilius terminatur. Nihilominus non potest aequare frequentiis RF blanditias supra paucos centum MHz vel in ambitus magnos interventus. Cat8 sustinet 40 Gbps sed solum super 30-metrum decurrit ad 2 GHz ; ad 3 GHz per multa spatia longiora et longe simpliciori amplificatione pertractata.

Coax vs. Fibra Optica

Fibra per se nulla interventus electromagneticae susceptibilitatem praebet, multo minus extenuationem per longas distantias (~0.2 dB/km pro uno-modo vs. 40-100 dB/km pro frequentiis Proin blanditiae), et Sed capacitatem nanos aeris. Mercatores mercaturae sunt sumptus electronicarum transceptoris, fragilitatis, et impotentiae ad signum DC potentiae e regione portandi. Coax manet praefertur brevibus RF nexus, antennae lineas pascentes, et applicationes potentiae signum in uno cable requirentes (e.g., microphonum phantasmatum potentatum, activum satellitem LNBs per blanditiam nutritum).

Coax vs

In frequentiis supra dure 18 GHz, damna prohibitiva fiunt blandicia, et fluctuans — fistula cava metalli undas EM portans — multo inferiorem attenuationem praebet. Waveguide non habet conductorem interiorem et ideo nullum damnum in medio conductor habet; eius rigidae structurae et naturae frequentiae-selectivae (fluctus tantum signa superat intervalli frequentia) inhabilem reddit ad institutionem latam vel flexibilem. Coax dominatur infra 18 GHz ubicumque opus est flexibilitas et connectivity.

Quality Control in Coaxial cable Production

Praecisio postulata coaxialis fabricandi fabricandi qualitatem continentem continuum, inlineum potius quam massam inspectionem in fine. Filum et cable extrudit linea pro coax productione typice integrans plures simul systemata mensuras:

• Diameter Laser gauges — mensuratio-contactus dielectric OD, typice accurate usque ad ±0.001 mm; statim post refrigerationem canalibus
• capacitas monitores - metire capacitatem per unitatem longitudinis, quae pertinet ad crassitudinem muri dielectricae et dielectricae constantem; deviationes felis dui linea celeritate vel extruder RPM correctiones
• Eccentricitas scanners - X-ray vel ultrasonic scanners concentricitatem concentricitatis interioris conductoris intra dielectric in reali tempore
• Scintilla testers - applicare 2-10 kv DC vel AC per dielectric ad deprehendere aliquem habensque vel maculosum quod esset causa velit defectum in ministerium
• Perfecti funem TDR temptationis - tempus-dominium reflectometria determinat impedimentum discontinuitatum in fune perfecto mittendo pulsum per lineam et reflexiones dividentem.

Impedimentum uniformitatis specificatio pro funem iaci-gradi CATV typice ± 2 Ω super plenam funem longitudinis. , cum damno redituum structurarum (SRL) requisita 23-30 dB in cohorte 5-1000 MHz. Hos numeros assequentes constanter ad celeritates productionis supra 200 m/min requirit praecise praecise mori consilium, constantiam materialem, et processus clausurae moderamen — omnes in exsequendis filum et funem extruderis et adiunctis mensurae systematis sitas.

Real-World Applications that show how Coax Works in Practice

Cable televisificae (CATV) Distributio

A CATV capitis finis annuit accipit et distribuit super ornatum fibra-coaxial (HFC) . Fibre signum portat a capite ad nodos vicinias; RG-11 vel duro linea coax a nodo ad sonum defert (typice intra 500 metra); RG-6 guttae e sono ad singulas domos conectuntur. Quodlibet segmentum amplificantibus utitur ad attenuationem fune superandam, distans sub amissione funeri in frequentia summi tabellarii — typice 1 GHz vel in DOCSIS 3.1 altioribus systematibus.

Cellularum Base Stations

Funis satietas inter unitatem radiophonicam BTS et antennae in summa turris fere semper coaxial - coaxant vel flexibiles coaxant vel rigidam lineam duram. 30 metrum LMR-400 in CM MHz amittit dure 0,8 dB; ad 2.1 GHz (3G UMTS), idem cursus amittit circa 1.3 dB. Omne damnum dB pascentis directe reducit virtutem efficacem radiatam, quam ob causam remotae radiophonicae (RRH) officinae quae radiophonicae unitatis in cacumine turris conscendunt — uniti baseband per fibra coniuncta — dominantes sunt: ​​omnino damnum satietas eliminant.

Instrumental Medical and Industrial

Transductores ultrasonivi, MRI vincula insignes, et campus industrialis radar coniecturas omnes nititur in nexus coaxiales eadem ratione ac systemata passim: integritas protegens et impedimentum moderatum. In ultrasound, coax pulsus MHz-range ad et e transductoribus piezoelectricis cum minima pravitate portat. Materiae dielectric et conductor in quibusdam casibus biocompatibile esse debent, et funem cyclorum sterilizationis superesse necesse est - quae necessaria consilia impellunt ad proprium fluoropolymer dielectrics productis in filum dedicatum et funem extruderorum linearum.

GPS et Satellitum receptores

GPS operatur in 1575.42 MHz (L1) et 1227.60 MHz (L2). Coaxial currit ab antenna activa GPS ad recipientem tam RF signum quam DC potentiae ad antennae constructum in LNA super eundem rudentem. Funis iactura recta ad signum ad strepitum deducit. A 10-metrum RG-6 currunt ad 1.5 GHz dure inducit 1.0 dB damni — tractabilem; cursus 50 metri fere 5 dB absumeret, lucro typice excedens LNA antennae vexillum activum ac signum cursus inlineum requirens.

Frequenter Interrogata quomodo Coax Works

Cur funis coaxialis habet talem reprobationem bonam EMI?

Quia campus electromagneticus ferens signum est inter conductores interiores et exteriores totaliter inclusus. Externi campi continuum scutum penetrare non possunt - impetus in exteriorem clypei superficiem inducunt, at hi cursus campum internum non afficiunt. Contrarium etiam verum est: campus notus interni funes exterius non diffunditur, quo minus impedimentum cum aliis systematibus fiat. Haec "symmetria coaxialis" est ratio fundamentalis palpitatio outperformes aperta-filum vel contortum in RF ambitus.

Quid fit si fune uteris impedimento mali?

Usus 75 Ω fune in 50 Ω systematis impedimentum mismatch gignit. Signum aliquod virtutis refertur ad fontem ad omnem transitum — ad input et ad output. Fluctus reflexus et incidentes simul componunt fluctus stantes in remulco, quod significat amplitudinem insignem longitudinis loco constantis fune variat. A VSWR 1.5:1 (misiunctio modesta ex 50/75 Ω coniunctione) significat circa 4% vim reflexam. Transmittentes in potestate alta RF, potestas nimia reflexa potest amplificatorem ultimum laedere. Mensuratio- nem in subtilitate, inducit errores in signo mensurato.

Potesne simul et signum currere per blanditias?

Ita. Hoc appellatur Potentia Coax (PoC) vel, in contextu satellite LNB posse. A DC intentione (typice 13 V vel 18 V pro satellite LNBs; variat pro CCTV) superimponitur in interiori conductoris e signo RF. Tenor tee - retis inductor simplex - semitas DC et RF separat in fine, permittens apparatum DC extrahere vel injicere sine signo RF afficiendo. Current aestimationes a conductore magnitudine et contactu ratings connexorum limitantur, plerumque pauca centum milliamperes pro vexillo blandire.

Quos fines maximae frequentiae coaxial funis tractare potest?

Duo factores frequentiam superiorem terminum constituunt. Primo, extenuatio frequentia crescit, tandem funem impractical. Secundo — ac magis fundamentale — cum adaequatio signi cum dimensionibus transversis fune comparandus fit, modi propagationis altioris ordinis (TE et TM modos) excitari possunt praeter modum TEM. Hi modi in diversis velocitatibus proficiscuntur, causando signa corruptelae et ultrices radiata. Interclusi frequentia primae altioris ordinis modus est proxime f_c = 7.52 / (D d) GHz (cum dimensionibus in cm). 58 circum- truncat RG 11 GHz; minores rudentes diametri sicut UT-047 anteire possunt 65 GHz.

Quomodo inclinatio afficit funem coaxialem effectum?

Inflexio coaxialis funis infra suum minimum flexionem radium dielectricum distorquet, conductorem interiorem off-medium transfert, et conductorem exteriorem in perpetuum deformare potest, quae omnia loci mutationem impediunt et insignem reflexionem augent. Manufacturers denotant minimum flexionem radium typice aequalem 10-20 temporibus funem diametri exterioris ad fixa institutionem, et 6-10 vicibus ad iteratas applicationes flexas. Acutae kinks damno perpetuo sunt. In applicationibus altae frequentiae supra 10 GHz, etiam leniter flexus in funiculo semi-rigido computari debent in actione electrica conventus.
